Ip65 Terminal Box، Fiber Electrical Boxs شامل تركيب القطب الرمادي
تفاصيل المنتج:
| مكان المنشأ: | هونان |
| اسم العلامة التجارية: | KEXINT |
| إصدار الشهادات: | ISO-9001 |
| رقم الموديل: | KXT-B-24A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | تفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | 340 * 220 * 95 ملم |
| وقت التسليم: | 8 |
| شروط الدفع: | L / C ، D / A ، T / T ، D / P ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 500 + قطعة + 1 يوم |
|
معلومات تفصيلية |
|||
| لون: | رمادي | الرقم الأساسي: | 24 كور 48 كور 96 كور |
|---|---|---|---|
| مواد: | PC + ABS + PE | خاصية مقاومة للماء: | IP65 |
| في حجم الكابل: | 7.0 ~ 12.5 ملم | حجم كابل الإخراج: | 2.0 4.2 4.6 4.8 ملم |
| اسم: | KXT-16G | قم بتثبيت الفاصل: | نعم |
| منافذ الكابلات (مدخل / مخرج): | 2 في 24 خارج | ||
| إبراز: | مربع اتصال الألياف البصرية,مربع محطة الألياف البصرية ftth |
||
منتوج وصف

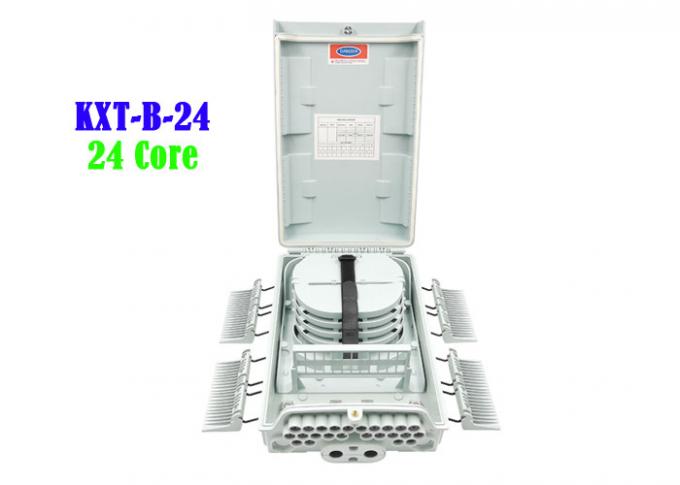

24 الألياف البصرية الكهربائية الأساسية شاملة صندوق توزيع رمادي PC ABS PE معلق على الحائط وتركيب القطب
صندوق إنهاء الألياف البصرية
وصف:
يمكن لإغلاق إنهاء الوصول إلى الألياف KXT-B-24A استيعاب ما يصل إلى 16 مشتركًا و 96 نقطة ربط كإغلاق.يتم استخدامه كإغلاق الربط ونقطة إنهاء لكابل التغذية للتوصيل بكابل إسقاط في نظام شبكة FTTX.إنه يدمج ربط الألياف ، والتقسيم ، والتوزيع ، والتخزين ، ووصلة الكابلات في صندوق حماية صلب واحد
سمات:
· تصميم مقاوم للماء بمستوى حماية IP-65.
مدمج مع شريط لصق رفرف وحامل محول
· جميع الصفائح المعدنية غير القابل للصدأ والمسامير المضادة للصدأ والصواميل
· التحكم بنصف قطر منحنى الألياف أكثر من 40 مم
· مناسبة لربط الانصهار أو لصق الميكانيكية
يمكن تركيب 3 قطع من 1 * 8 الفاصل كخيار
· هيكل مانع للتسرب ميكانيكي ومدخل كابل متوسط المدى.
· 24 منفذ كابل مدخل لكابل الإسقاط
24 محول لتقطير الكابل الترقيع| العنصر | KXT-B-24B | |
| الحجم (الارتفاع × العرض × العمق) ملم | 340 × 220 × 95 | |
| قطر الكابل الخارجي (مم) | 0.9 ، 2.0 ، 3.0 ، 4.2 ، 4.8 | |
| منافذ الكابلات | 24 | |
| منافذ المحول | 24 | |
| السعة القصوى للوصل | 96 | |
| محول مناسب | FC ، SC ، LC ، E2000 | |
| المواد | كمبيوتر | |
| درجة الحرارة البيئية (℃) | －40 80 | |
1 ،المتطلبات البيئية
درجة حرارة العمل: -40 درجة مئوية + 85 درجة مئوية
الرطوبة النسبية: ≤85٪ (+ 30 ℃)
الضغط الجوي: 70KPa 106Kpa
2 ،ورقة البيانات الفنية الرئيسية
خسارة الإدراج: ≤0.2dB
خسارة عودة UPC: ≥ 50dB
خسارة عودة APC: ≥60dB
عمر الإدخال والاستخراج: ＞ 1000 مرة
3 ،ورقة البيانات الفنية المقاومة للرعد
جهاز التأريض معزول بالخزانة ، مقاومة العزل أقل من 2 × 104MΩ / 500V (تيار مستمر) ；
IR≥2 × 104MΩ / 500 فولت
لا يقل جهد الصمود بين جهاز التأريض والخزانة عن 3000 فولت (تيار مستمر) / دقيقة ، ولا يوجد ثقب ، ولا يوجد وميض ضوئي ； U≥3000V
جدول التكوين:
نموذج الجدول 1 والتكوين
| نموذج | وصف | الحجم (صورة 1) أ * ب * ج (مم) | السعة القصوى |
حجم التثبيت (صورة 2) D * E (مم) |
في أكبر قطر كابل (مم) |
حجم منفذ الكابل (مم) |
| KXT-B-24A | صندوق التوزيع | 340 × 220 × 95 | 96 | 187 * 70 | 24 | 2 ~ 4.6 |
تثبيت الموقع:
تثبيت:
A． التثبيت على الحائط
قم بحفر 4 فتحات على الحائط بناءً على الحجم في الجدول 1 ، ضع مسمار التمدد Φ7.5 * 40 ، ضع الصندوق لمطابقة الثقوب واستخدم البرغي للتثبيت.
تركيب B．Pole محمولة
قم بإصلاح مجموعة واحدة من حلقة القطب السهلة بقطب الاتصالات.
مُكَمِّلات:
1. دليل المستخدم * 1.
2. مفتاح * 1.
3. حقيبة الملحقات * 1
التعبئة والنقل والتخزين
تغليف المعدات هذا مقاوم للرطوبة ومقاوم للزلازل.الإكسسوارات معبأة الأولى من البلاستيك
ثم في الصناديق بأكياس بلاستيكية لإغلاقها.هناك علامات اتجاه مقاومة الرطوبة والزلازل
خارج الصناديق.
لا يمكن قلبها أثناء النقل وتكون خالية من التدحرج عند الحمل.الرجاء تحميل بعناية و
منع الاصطدام.يجب منعه من هطول أمطار غزيرة قبل التثبيت.درجة الحرارة في
يجب التحكم في النقل بين -35 درجة مئوية إلى + 55 درجة مئوية.
يجب تخزين التراكم المفرط للبضائع على العلب الكرتونية.يجب على الخزانة أن تبتعد عن
تآكل معدات الغاز المسببة للتآكل ودرجة الحرارة يجب أن تكون أقل من 45 درجة مئوية وأعلى من -5 درجة مئوية ، و
يجب ألا تكون درجة الحرارة النسبية عالية على المدى الطويل (أقل من 75٪ بشكل عام).
